comLBP rechnet Querschnitt, tatsächlichen Spannungsabfall und Überstrom-Schutzeinrichtung nach OVE E 8101 – und liefert dir den Nachweis gleich als Druckbericht mit.
Über 450 Kunden und mehr als 700 Anwender rechnen mit comLBP
Verlegeart, Häufung, Umgebungstemperatur: Jeder Faktor bedeutet eine weitere Tabelle, und am Ende rechnet man doch lieber einen Querschnitt größer.
3 % sind erlaubt. Wer das nur überschlägt, merkt Fehler erst, wenn die Anlage schon steht.
Die Berechnung existiert auf einem Zettel oder in einer Excel-Datei, die sonst niemand nachvollziehen kann.

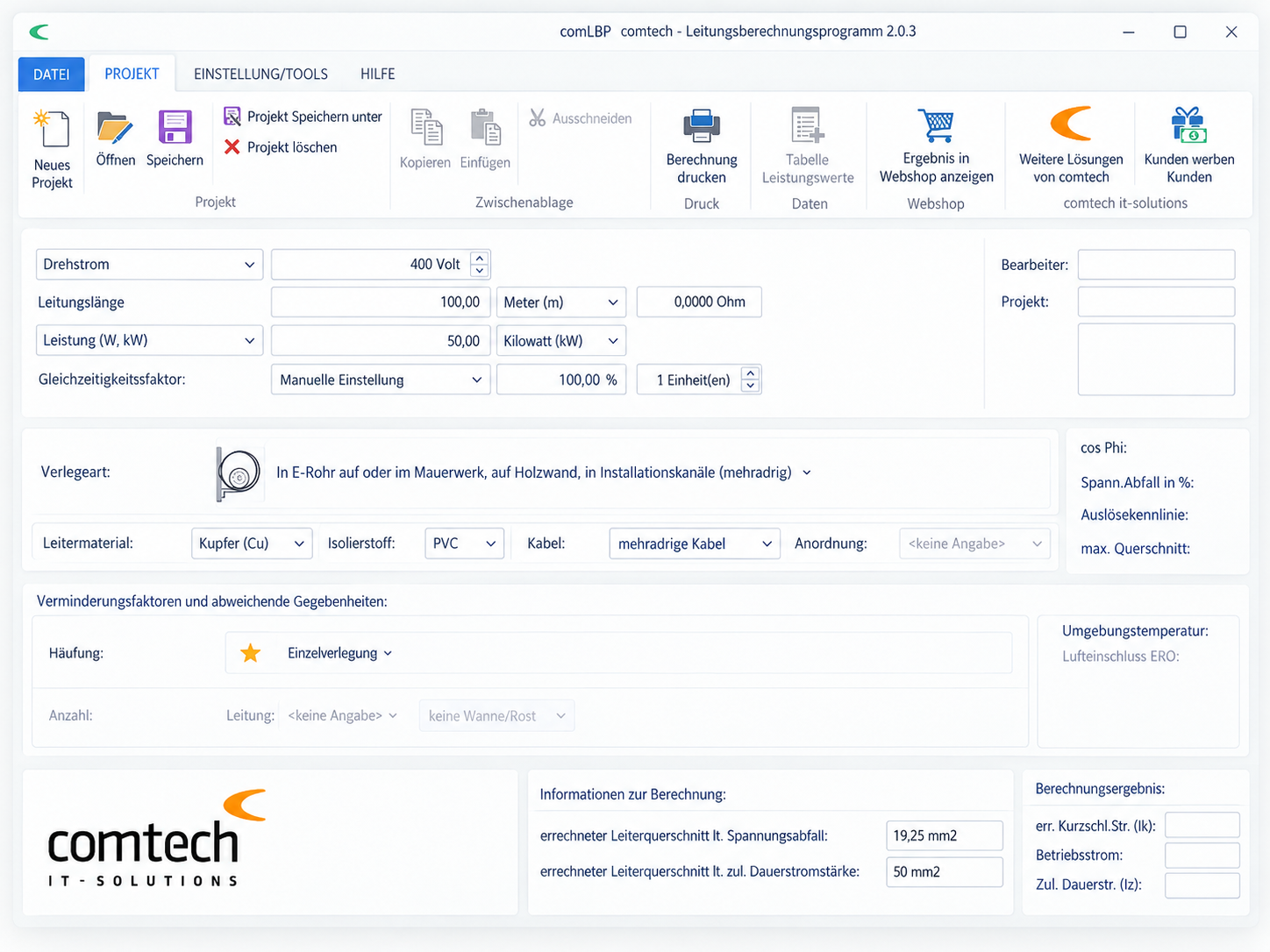

Du gibst Spannungsart, Leitungslänge und Leistung ein. comLBP wählt die passende Strombelastbarkeit nach Verlegeart, rechnet die Umrechnungsfaktoren ein und prüft den Spannungsabfall gegen die zulässigen Grenzen. Heraus kommen Leiterquerschnitt, Überstrom-Schutzeinrichtung und ein Druckbericht, den du direkt weitergeben kannst.
Stromart und Nennspannung direkt im Projekt auswählen – z. B. Drehstrom mit 400 Volt.
Länge in Metern erfassen.
Die benötigte Leistung in Kilowatt angeben – alternativ direkt den Betriebsstrom.
Leiterquerschnitt, Überstrom-Schutzeinrichtung und Spannungsabfall nach OVE E 8101.
Nach OVE E 8101, Verlegearten A1 bis G sowie D1/D2 im Erdreich.
Geprüft wird, ob die 3 %-Grenze nicht überschritten wird.
Für Umgebungstemperatur und Häufung.
Abstimmung von Leitung und Überstrom-Schutzeinrichtung.
Als Teil der Querschnittsbemessung.
Das Ergebnis als PDF-Nachweis.
OVE E 8101:2025 Teil 5-52 – Kabel- und Leitungsanlagen
ÖVE/ÖNORM E 8200-603:2011 – Energieverteilungskabel 0,6/1 kV
TAEV 2020 Teil II.2 – Leitungsbemessung
Grundlage ist der Nennstrom der vorgeschalteten Überstrom-Schutzeinrichtung mit einem aktivierbaren Belastungsfaktor von 0,8. Bei den Verlegearten A1 bis G ist der Belastungsgrad mit 1 angenommen (siehe 52.B.1 Einleitung und 52.B.6.2 Anmerkung 2). Bei D1 und D2 wird der spezifische Erdbodenwärmewiderstand mit 2,5 K·m/W berücksichtigt, bei Energieverteilungsleitungen nach ÖVE/ÖNORM E 8200-603 Anhang Tabelle 9 mit 1,0 K·m/W.

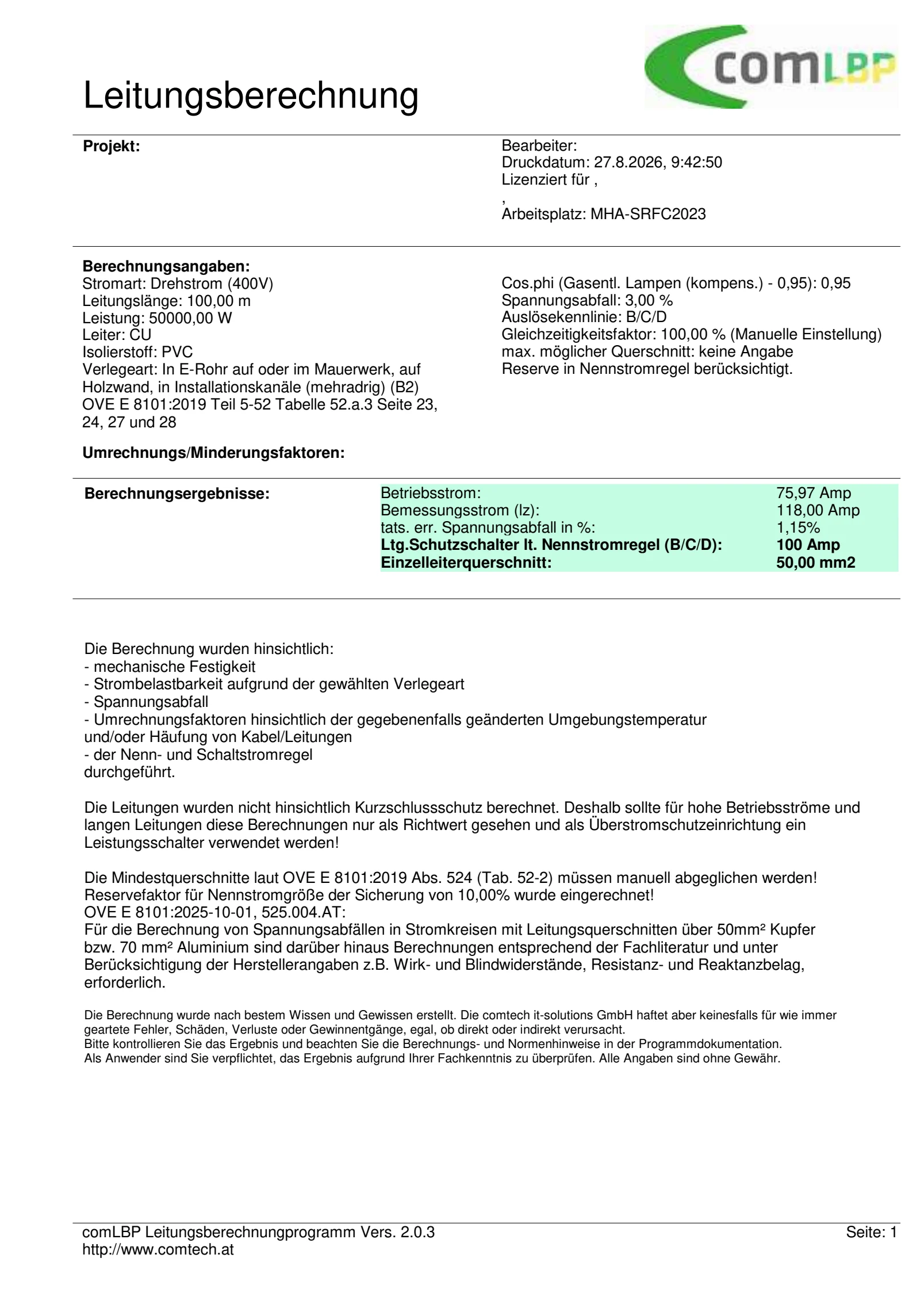

Jede Berechnung endet in einem Druckbericht mit allen Eingaben, Faktoren und Ergebnissen. Du legst ihn zur Anlagendokumentation, schickst ihn dem Kunden oder hast ihn bei der Überprüfung griffbereit.
comLBP
Tabellenbuch & Faustformel
Strombelastbarkeit nach Verlegeart automatisch
comLBP:
Tabellenbuch & Faustformel:
Umrechnungsfaktoren Temperatur & Häufung
comLBP:
Tabellenbuch & Faustformel:
Spannungsabfall (max. 3 %) wird geprüft
comLBP:
Tabellenbuch & Faustformel:
Überstrom-Schutzeinrichtung mit ausgewiesen
comLBP:
Tabellenbuch & Faustformel:
Druckbericht als Nachweis
comLBP:
Tabellenbuch & Faustformel:
Auf aktuellem Normstand
comLBP:
Tabellenbuch & Faustformel:
✓ voll erfüllt · (✓) teilweise bzw. von Hand · ✗ nicht erfüllt
„Es gibt verschiedene Arten Kabeln und Leitungen zu dimensionieren – nach Gefühl, mit Tabellen oder Berechnungstools. Das Tolle am Leitungsberechnungsprogramm von comtech ist die kinderleichte Bedienung und perfekte Abdeckung aller Nutzungsszenarien. Benötigt man nur eine kurze, schnelle Einschätzung, hat man sofort das gewünschte Ergebnis. Man hat aber auch die Möglichkeit die Berechnung mit Daten zu füllen und für spätere Nachvollziehbarkeit zu exportieren bzw. abzuspeichern.“
Juniorchef, Elektro Kremsmair
„comLBP überzeugt auf ganzer Linie. Durch die integrierten Kabel- und Leitungsdaten spare ich erheblich Zeit, da das zeitaufwendige Nachschlagen in Normen und Tabellen entfällt. Die Berechnungen sind präzise und verlässlich, was mir ein hohes Maß an Sicherheit in der Planung bietet. Schon in der Entwurfsphase ermöglicht mir das Tool eine exakte Dimensionierung sowie eine fundierte Kostenprognose. Besonders hervorzuheben ist zudem die umfassende Dokumentation. Aus meiner Sicht sehr empfehlenswert.“
Geschäftsführer, HEAG-Prüfservice GmbH
Kabel- & Leitungsberechnung mit Direktbestellung. Lade dir die Testversion herunter – nach dem Download kannst du direkt aus dem Programm heraus bestellen.
